在LED照明領域，高性價比且性能可靠的驅動IC是確保燈具穩定運行的關鍵。Fremont Micro Devices推出的FT8353x系列，憑借其隔離PSR、自供電功能以及無需輔助繞組等優勢，成為眾多LED照明產品的優選方案。本文將詳細介紹FT8353x系列的各個型號、管腳排列與描述，以及典型應用電路圖。

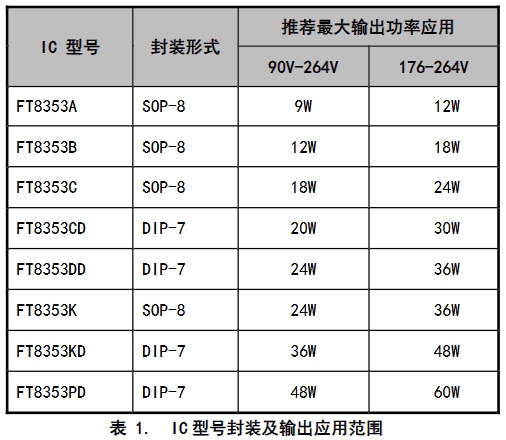

FT8353x系列共有多種型號，每種型號針對不同的輸出功率范圍和封裝形式進行了優化，以滿足多樣化的LED照明應用需求。具體型號及其特點如下：
FT8353x系列各型號的管腳排列雖因封裝形式略有差異，但功能定義基本一致。以下是管腳的功能描述：
| 管腳序號 | 管腳名稱 | 功能描述 |
|---|---|---|
| 1 | VCC | 供電腳，為芯片提供工作電壓 |
| 2 | CS | 電流采樣腳，用于檢測電感電流，實現恒流控制 |
| 3 | ROVP | 輸出OVP（過壓保護）電壓調節腳，可通過懸空或連接到IC GND來設置輸出過壓保護閾值 |
| 4 | GND | IC地，通過Rcs電阻連接到VIN電解電容負端，為芯片提供參考地 |
| 5、6 | NC | 懸空腳，不可連接到高壓，避免電氣干擾和損壞 |
| 7、8 | C | 內置高壓功率三極管的集電極，是功率輸出的關鍵腳，與變壓器相連 |

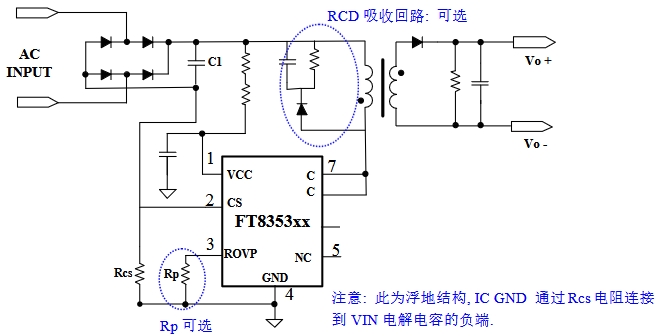

FT8353x系列的典型應用電路如下圖所示：
在該電路中，AC輸入電壓經過整流濾波后，為FT8353xx芯片供電。VCC腳接收供電電壓，CS腳通過Rcs電阻采樣電感電流，實現恒流控制。ROVP腳根據需要設置輸出過壓保護。GND腳連接到VIN電解電容負端，為芯片提供穩定的參考地。C腳與變壓器相連，將功率傳輸?shù)酱渭?jí)側，為LED負載提供驅動電壓和電流。此外，電路中還可選配RCD吸收回路，用于抑制變壓器漏感引起的電壓尖峰，保護芯片和電路的穩定運行。
需要注意的是，此電路為浮地結構，IC GND通過Rcs電阻連接到VIN電解電容的負端，這種設計有助于簡化電路設計，降低成本，同時保證了良好的電氣隔離性能和系統穩定性。
綜上所述，F(xiàn)T8353x系列憑借其豐富的型號選擇、簡潔的管腳設計和可靠的典型應用電路，在LED照明驅動領域具有廣泛的應用前景。設計人員可以根據具體的應用需求，選擇合適的型號進行電路設計，實現高效、穩定的LED照明驅動方案。
