BP85223AL BuckBoost電路參考設計資料(電路板實物圖及BOM清單)
類別:產品新聞 發布時間:2025-07-23 14:21:48 瀏覽人數:15063

在現代電子設備中,尤其是小家電、智能家居和物聯網領域,電源設計往往面臨著諸多挑戰:既要滿足嚴格的能效標準,又要具備高可靠性,同時還要在有限的空間內實現高性能。BP85223AL 作為一款集成了多種功能的 BuckBoost 電源芯片,憑借其高集成度、低待機功耗和出色的性能表現,為工程師提供了一個極具吸引力的解決方案。

BP85223AL:一顆芯片集成多重功能


BP85223AL 是由晶豐明源推出的高集成度 BuckBoost 電源芯片,專為小家電輔助電源、電機驅動輔助電源以及 IoT/智能家居/智能照明等領域設計。它集成了 1600V 整流二極管、550V 高壓 MOSFET、高壓啟動和自供電電路,還內置了 VCC 電容、續流二極管和反饋二極管。這種高度集成的設計不僅減少了外圍元件的數量,還大大降低了方案的整體成本。



芯片采用多模式控制技術,能夠在不同負載條件下優化效率和待機功耗。其固定 5V 輸出電壓,內置軟啟動功能,并且具備豐富的保護功能,如過壓保護、過流保護、短路保護和過溫保護等,確保了系統的可靠性和穩定性。

電源規格:滿足嚴苛的能效要求


BP85223AL 的電源規格如下:

    輸入電壓范圍:85Vac~265Vac,覆蓋全球通用電壓范圍。

    輸出電壓:固定 5V,精度 ±5%。

    輸出電流:最大 150mA,連續輸出功率 0.75W。

    輸出電壓紋波:小于 96.8mV(20MHz 帶寬)。

    待機功耗:在 230Vac 輸入下僅為 45.37mW,滿足歐洲 ERP 和 DOE VI 的能效標準。

    滿載效率:在 230Vac 輸入下達到 61.65%。
    工作環境溫度:最高可達 50℃。

此外,BP85223AL 還通過了嚴格的 EMI 測試,滿足 EN55022 Class B 標準,確保在各種電磁環境中穩定運行。

電路圖與 PCB Layout:簡潔高效的設計

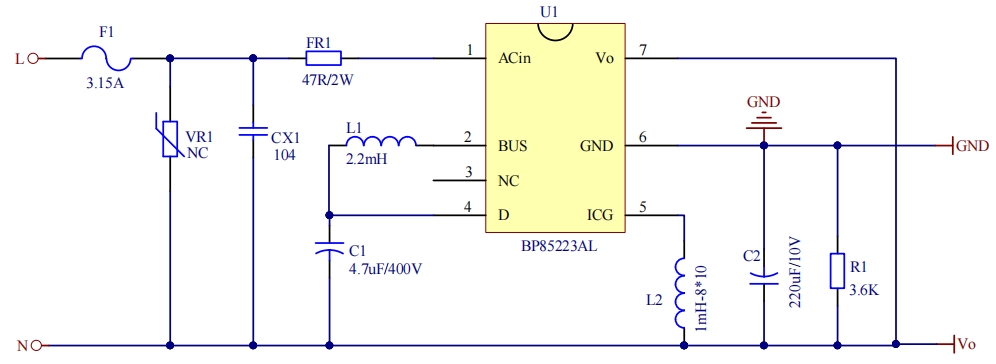

BP85223AL 的電路設計非常簡潔,其 BuckBoost 拓撲結構支持多種應用場景。以下是其典型電路圖:



    輸入端:通過保險絲 F1 和繞線電阻 FR1 進行過流保護,安規電容 CX1 用于濾除高頻干擾。

    主電路:電感 L1 和 L2 分別用于儲能和電流調節,電解電容 C1 和 C2 用于輸入輸出濾波。

    反饋與控制:通過電阻 R1 分壓,將輸出電壓反饋到芯片的 FB 引腳,實現精確的電壓調節。

其 PCB Layout 也非常簡潔,所有元件布局緊湊,走線清晰,易于生產制造。以下是其 PCB Layout 的特點:



    元件布局:所有元件集中在 PCB 的一面,便于手工焊接或自動化生產。
    走線設計:電源路徑和信號路徑分離,減少干擾。

    散熱設計:通過合理的元件布局和走線,確保芯片在高負載下也能保持良好的散熱性能。

BOM 清單:精簡的元件選擇


BP85223AL 的 BOM 清單如下:

序號元件標號參數描述封裝尺寸數量
1FR12W,47R 繞線電阻DIP1
2F13.15A/250V 保險絲DIP1
3CX10.1uF/275V 安規電容-1
4C14.7uF/400V 電解電容8*121
5C2220uF/10V 電解電容6.3*81
6L12.2mH 色環電感05101
7L21mH 工字電感8*101
8R13.6K-5% 貼片電阻08051
9U1BP85223AL ICASOP71


這種精簡的 BOM 清單不僅降低了成本,還減少了 PCB 的面積占用,非常適合對空間要求嚴格的緊湊型設計。

性能測試:穩定可靠的輸出


BP85223AL 經過了全面的性能測試,以下是關鍵測試數據:

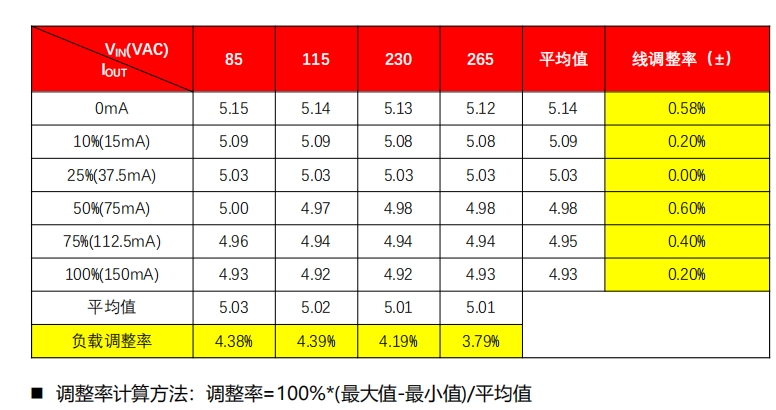

    輸出電壓調整率:在不同輸入電壓和負載條件下,輸出電壓的調整率均在 ±5% 以內,確保穩定的電源輸出。



    輸出電壓紋波:在滿載條件下,輸出電壓紋波小于 96.8mV,滿足大多數應用場景的需求。

    動態負載響應:在負載快速變化時,輸出電壓的波動較小,能夠快速恢復穩定。

    短路保護:在輸出短路時,芯片能夠迅速進入保護狀態,避免損壞。

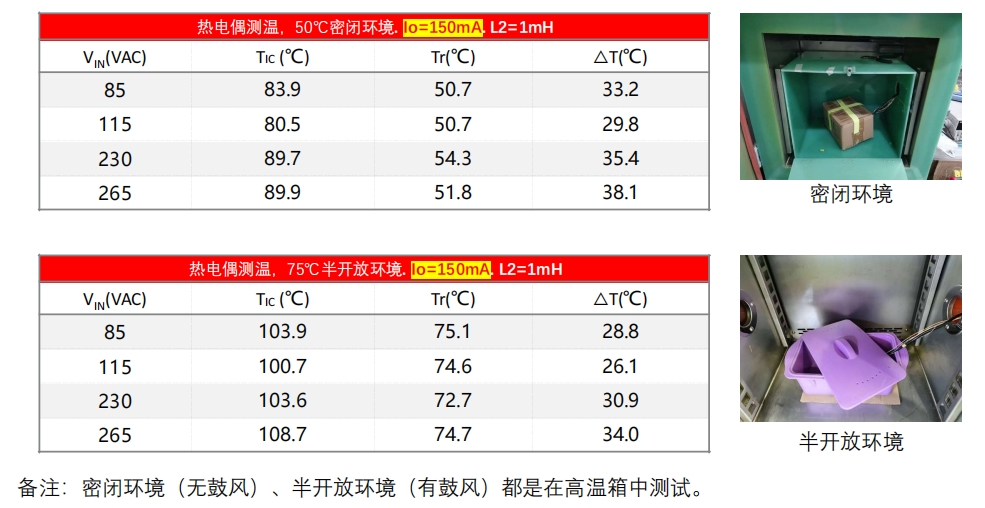

    溫升測試:在 50℃密閉環境和 75℃半開放環境下,芯片的溫升均在合理范圍內,確保長期穩定運行。



應用場景:廣泛適用于多種領域


BP85223AL 的應用場景非常廣泛,包括但不限于以下領域:

    小家電輔助電源:如智能插座、智能開關等,為 MCU 或傳感器模塊提供穩定的電源。

    電機驅動輔助電源:為小型電機控制器提供可靠的電源支持。

    IoT/智能家居/智能照明:為各種智能設備提供低功耗、高效率的電源解決方案。

總結:BP85223AL 的設計優勢


BP85223AL 以其高集成度、低待機功耗、穩定可靠的性能和簡潔高效的設計,為工程師提供了一個理想的電源解決方案。其精簡的 BOM 清單和緊湊的 PCB Layout 使得設計過程更加簡單,生產成本更低。無論是小家電、智能家居還是物聯網設備,BP85223AL 都能夠滿足嚴格的能效標準和可靠性要求,是現代電子設備電源設計的不二之選。
