在 5 W 以內的充電器、小家電或 IoT 模塊里，成本往往按“角”計算。LP3769BS 把傳統反激電源的四大外圍——啟動電阻、Vcc 整流二極管、限流電阻、FB 下偏電阻——全部集成到芯片內部，官方數據能把 BOM 再省 12~15 顆器件，堪稱“三無”(無啟動電阻、無Vcc二極管、無限流電阻)加“一免”(免輔助繞組)。待機 75 mW、固定原邊峰值電流、BJT 直接驅動，讓工程師在 1 cm2 以內就能拼出完整 5 V/1 A 適配器。
? 恒壓/恒流：原邊反饋，±5 % CV、±7 % CC
? 功率范圍：≤ 5 W（230 VAC 輸入時）
? 封裝：SOP-7L，4000 pcs/盤
? 保護全家桶：Vcc 鉗位/欠壓、輸出短路、OTP
? 特色：自供電、內置 FB 下偏、固定峰值電流
1 Vcc：芯片電源，10 μF 貼片陶瓷即可
2 FB：恒壓設定腳，與地之間接 RFBH
3 FB：同上，兩腳內部短接，方便走線
4 NC：懸空，做爬電距離
5/6 C：內置功率 BJT 集電極，接變壓器原邊
7 GND：系統地

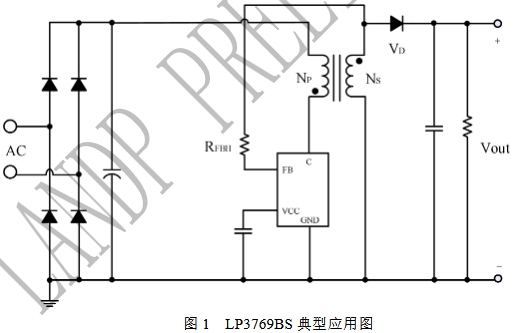

（AC-DC 反激，非隔離殼體可參考）
匝比 Np/Ns：芯片固定峰值電流 240 mA（典型），按
Iout = 0.5 × Ipk × Np/Ns × η
取 η = 0.75，Iout = 1 A → Np/Ns ≈ 11:1
RFBH 設定 3.3 V：
Vout = VFB × (Ns/Np) × (RFBH + RFB_down) / RFB_down
芯片內部已置 2 kΩ 下偏，VFB = 1.25 V → RFBH ≈ 27 kΩ
Vcc 自供電：利用啟動瞬間 C 腳高壓電荷泵，啟動后由 FB 繞組供電；無需輔助繞組，也無需 Vcc 二極管。
高壓環路最短：整流橋→變壓器→C 腳，環路面積 < 1 cm2。
FB 走線遠離高壓：用地銅包圍，防止噪聲觸發 OVP。
散熱：SOP-7L 背面整片銅，通過 3×0.3 mm 過孔連到內層地。
? 空載功耗：72 mW
? 滿載效率：75 % @ 3.3 V/1 A
? 短路保護：打嗝，重啟間隔 650 ms
? 傳導 EMI：QP 值余量 7 dB (150 kHz)
Q：輸出電壓偏高？
A：RFBH 再加大 1 kΩ 試試，或檢查變壓器漏感尖峰是否抬高 FB 采樣。
Q：輕載嘯叫？
A：芯片進入降頻模式，把輸出電容 ESR 降到 50 mΩ 以內即可。
Q：能升壓到 12 V 嗎？
A：理論上可行，但 5 W 功率下原邊電流已接近極限，建議換 LP3769B 系列 12 W 型號。
LP3769BS 把“極簡”二字寫進了 datasheet：去掉啟動電阻、去掉 Vcc 二極管、去掉限流電阻，還能把輔助繞組省掉，一顆芯片撐起 5 W 以內全部功能。如果你正頭疼 5 V/1 A、3.3 V/1 A 之類的小功率適配器成本，LP3769BS 基本可以讓變壓器廠直接給你卷好散件，焊完就能過認證。
